YT-1100H เครื่องควบคุมสัญญาณเตือนแก๊ส 1-4 ช่อง
YT-1100H เป็นตัวควบคุมสัญญาณเตือนก๊าซแบบติดผนังขนาดกะทัดรัด ออกแบบมาเพื่อการใช้งานด้านความปลอดภัยในอุตสาหกรรม ตัวควบคุมอเนกประสงค์นี้รองรับ 1-4 ช่องสัญญาณที่มีความสามารถในการอินพุต 4-20mA และมีระบบเตือนภัยด้วยเสียงและแสงที่ครอบคลุมพร้อมเอาต์พุตรีเลย์ 1-5 ตัว
ขนาดเล็กติดผนังตัวควบคุมสัญญาณเตือนก๊าซสำหรับ 1 ถึง 4 ช่องของเครื่องตรวจจับ 4-20mA คุณสมบัติบูรณาการการตรวจสอบ การควบคุม และการเตือนภัย, สร้างขึ้นในเสียง/สัญญาณไฟ,เอาต์พุตรีเลย์ 1–5 ช่อง(สูงถึง AC250V 10A) และป้องกันสายไฟย้อนกลับ. รองรับการตั้งค่าสัญญาณเตือนสูง/ต่ำแบบกำหนดเอง การจับคู่ช่วง และการสลับประเภทก๊าซ (ออกซิเจน/ไม่ใช่ออกซิเจน) เพิ่มพลังให้กับเครื่องตรวจจับด้วยกระแสตรง 24V ต่อช่องสัญญาณ. เหมาะสำหรับระบบตรวจจับก๊าซขนาดเล็กถึงขนาดกลางในโรงงานเคมี อุโมงค์ โรงจอดรถ และห้องหม้อไอน้ำ
ภาพรวมผลิตภัณฑ์
ที่YT-1100Hเป็นตัวควบคุมสัญญาณเตือนก๊าซแบบติดผนังที่ออกแบบมาสำหรับระบบตรวจจับก๊าซขนาดเล็กถึงขนาดกลาง มันยอมรับ1 ถึง 4 ช่องของ4-20mAสัญญาณอะนาล็อกจากเครื่องตรวจจับก๊าซแบบอยู่กับที่ (เช่น YT 95H, SG100 series) คอนโทรลเลอร์รวมเข้าด้วยกันการตรวจสอบแบบเรียลไทม์,การควบคุมเอาท์พุท, และฟังก์ชั่นปลุกลงในหน่วยขนาดกะทัดรัด – ขนาดประมาณโทรศัพท์ – ทำให้มีความยืดหยุ่นและติดตั้งง่าย
คอนโทรลเลอร์มีคุณสมบัติในตัวสัญญาณเตือนด้วยเสียงและแสงที่เปิดใช้งานเมื่อความเข้มข้นของก๊าซเกินเกณฑ์การเตือนที่ผู้ใช้ตั้งไว้สูงหรือต่ำ นอกจากนี้ยังสามารถขับรถได้อุปกรณ์ภายนอก(โซลินอยด์วาล์ว พัดลมดูดอากาศ มอเตอร์ ปั๊มน้ำ ไฟแฟลช ระบบสปริงเกอร์ ฯลฯ) ผ่านทางเอาท์พุทรีเลย์– รีเลย์สูงสุด 5 ตัว (อุปกรณ์เสริม) โดยแต่ละตัวสามารถสลับสวิตช์ได้ไฟ AC250V 10A.
ประโยชน์หลักสำหรับผู้ใช้:
- ป้องกันสายไฟย้อนกลับบนพอร์ตอินพุตป้องกันความเสียหายระหว่างการติดตั้ง
- ค่าสัญญาณเตือนที่ปรับแต่งได้(สูง ต่ำ ระยะ) เพื่อให้ตรงกับเครื่องตรวจจับใดๆ
- การสลับประเภทแก๊ส(ออกซิเจน/ไม่ใช่ออกซิเจน) – สำคัญสำหรับการขาดออกซิเจนเทียบกับสัญญาณเตือนสารพิษ/ไวไฟ
- จอแสดงผลที่ชัดเจน– 1 หลักสำหรับหมายเลขช่อง, 4 หลักสำหรับความเข้มข้น (0.001–9999) พร้อมหน่วย (ppm, %VOL, %LEL)
คอนโทรลเลอร์ก็จัดให้มีกระแสไฟขาออก 24V(0.25A ต่อช่องสัญญาณ) เพื่อจ่ายไฟให้กับอุปกรณ์ตรวจจับที่เชื่อมต่อ ทำให้การเดินสายไฟง่ายขึ้น ช่วงเวลาการตรวจสอบข้อมูลคือ200msเพื่อการตอบสนองที่รวดเร็ว

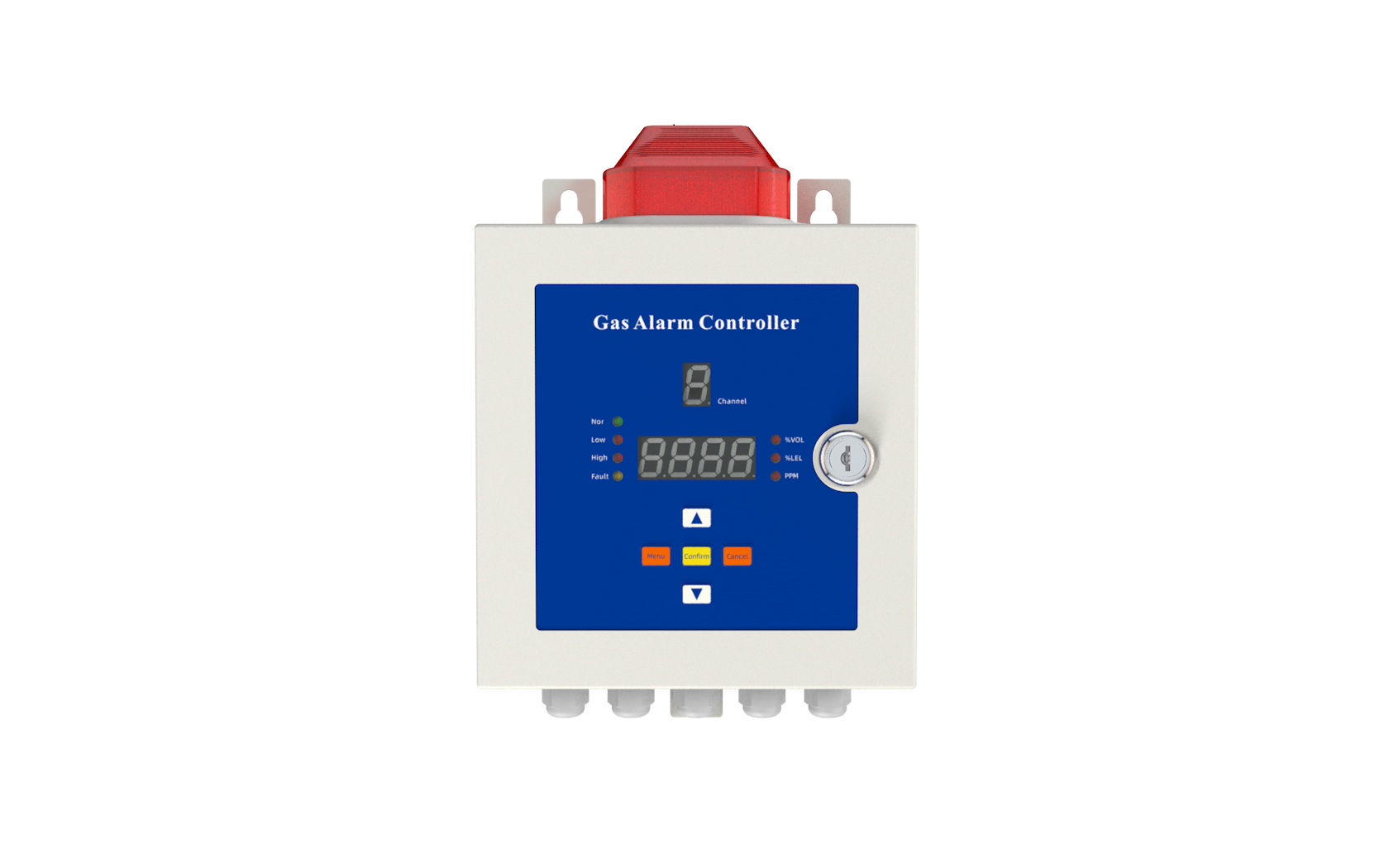

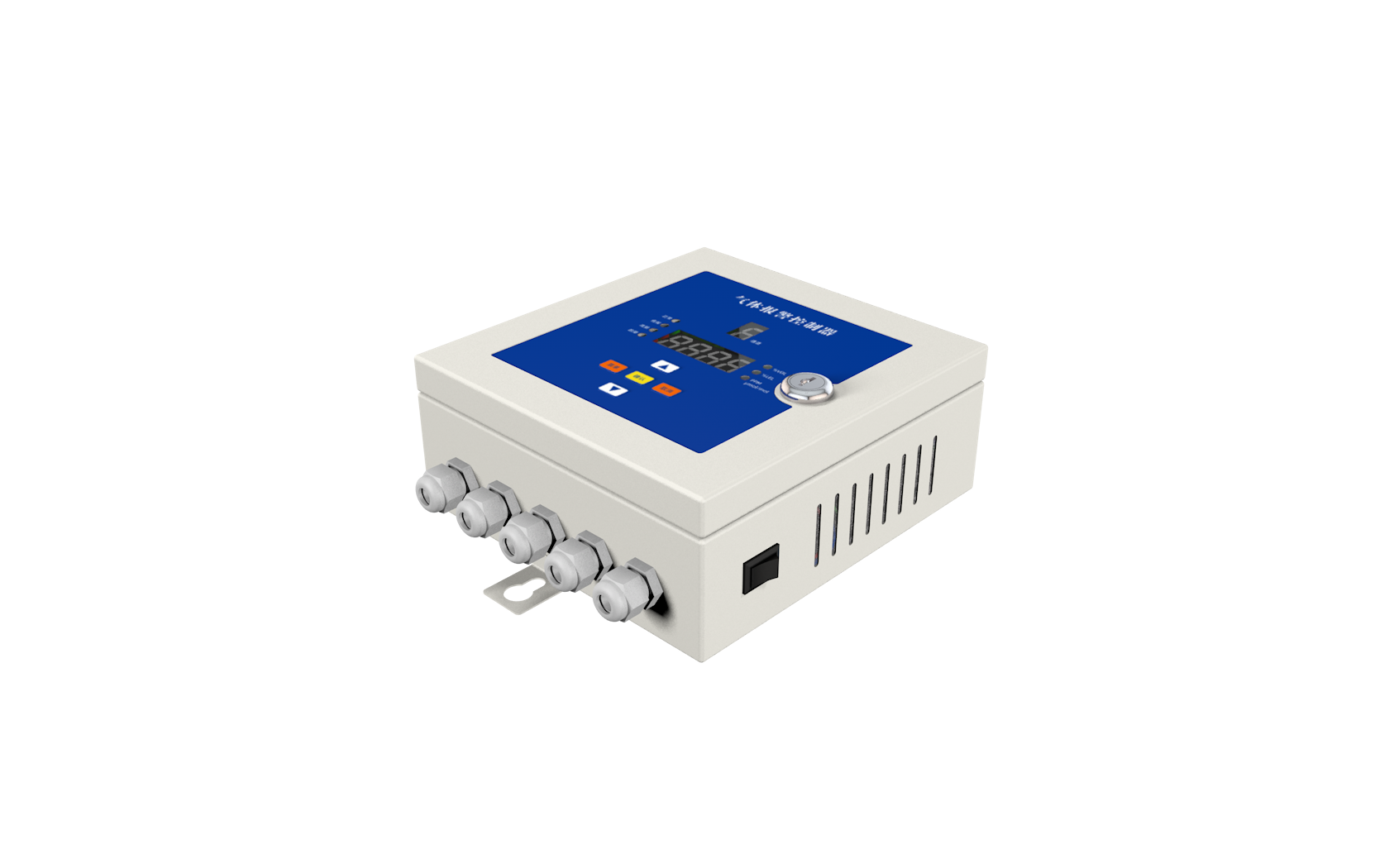

รูปภาพสินค้า
คุณสมบัติหลัก
- อินพุต 1 4 ช่อง 4 20mA– ยืดหยุ่นสำหรับเครือข่ายการตรวจจับก๊าซขนาดเล็ก
- สัญญาณเตือนเสียง / ไฟในตัว– ในตัว ไม่ต้องใช้สัญญาณเตือนภัยภายนอก
- เอาต์พุตรีเลย์ 1 ถึง 5 ช่อง(อุปกรณ์เสริม) – ควบคุมพัดลม วาล์ว ปั๊ม ไฟแฟลช ฯลฯ (สูงสุด AC250V 10A)
- ป้องกันสายไฟย้อนกลับ– ป้องกันความเสียหายต่อการเชื่อมต่ออินพุต
- การตั้งค่าการเตือนที่ปรับแต่งได้– สัญญาณเตือนสูง สัญญาณเตือนต่ำ ช่วง – ปรับได้ต่อช่องสัญญาณ
- การสลับประเภทแก๊ส– ออกซิเจน (สัญญาณเตือนการขาดออกซิเจนต่ำ) กับไม่มีออกซิเจน (สัญญาณเตือนระดับสูงสำหรับความเป็นพิษ/ความไวไฟ)
- จอแสดงผลที่ชัดเจน– ID ช่อง 1 หลัก + ความเข้มข้น 4 หลัก (0.001–9999) + หน่วยแสดงผล
- สแกนข้อมูลอย่างรวดเร็ว– ช่วงเวลาการตรวจสอบ 200ms
- แหล่งจ่ายไฟในตัว– จ่ายไฟ DC 24V (0.25A/ช่องสัญญาณ) ให้กับเครื่องตรวจจับ
- กะทัดรัดและติดผนังได้– ขนาดเล็ก (73.7×192.5×83.7มม.) ติดตั้งง่าย
ข้อมูลจำเพาะทางเทคนิคที่สำคัญ
| พารามิเตอร์ |
ค่า |
| วิธีการติดตั้ง |
ติดผนัง |
| ขนาด |
73.7 × 192.5 × 83.7 มม |
| ช่องสัญญาณเข้า |
4-20mA; ตัวเลือก 1ch, 2ch หรือ 4ch |
| รีเลย์ |
1, 2 หรือ 5 (อุปกรณ์เสริม) – อัตราหน้าสัมผัส AC250V 10A |
| การแสดงช่อง |
1 หลัก |
| การแสดงความเข้มข้น |
ตัวเลข 4 หลัก ช่วง 0.001–9999 (ขึ้นอยู่กับเซนเซอร์) |
| หน่วยแสดงผล |
ppm, %ปริมาตร, %LEL |
| ช่วงการตรวจสอบ |
200 มิลลิวินาที |
| กำลังไฟฟ้าเข้า |
ไฟฟ้ากระแสสลับ 100–220V, 50/60 เฮิรตซ์ |
| กำลังขับ |
DC 24V, 0.25A ต่อช่องสัญญาณ |
| อุณหภูมิในการทำงาน |
-10°ซ ถึง +50°ซ |
| ความชื้นในการทำงาน |
≤95% RH (ไม่ควบแน่น) |
| น้ำหนัก |
≤1.7กก |
การใช้งานทั่วไป
- ระบบตรวจจับก๊าซขนาดเล็ก– เครื่องตรวจจับ 1 ถึง 4 เครื่องในพื้นที่ที่มีการแปล
- โรงงานเคมี– การตรวจติดตามจุดก๊าซพิษ/ก๊าซไวไฟ
- การบำบัดน้ำเสีย– การตรวจสอบ H₂S, CH₄, O₂ ในสถานีลิฟต์
- โรงจอดรถ– การควบคุมการระบายอากาศ CO และ NO₂
- อุโมงค์– CO, การมองเห็นและการตรวจสอบก๊าซไวไฟ
- ห้องหม้อไอน้ำ– สัญญาณเตือน CO และก๊าซที่ติดไฟได้
- ห้องเย็น– การตรวจติดตามแอมโมเนีย (NH₃) หรือ CO₂
- ห้องปฏิบัติการ– การตรวจจับก๊าซตู้ดูดควัน
คำถามที่พบบ่อย
1. YT-1100H รองรับเครื่องตรวจจับได้กี่เครื่อง
ขึ้นไปเครื่องตรวจจับ 4 เครื่องพร้อมเอาต์พุต 20mA 4 ช่อง (มีเวอร์ชัน 1 ช่อง, 2 ช่อง หรือ 4 ช่อง)
2. คอนโทรลเลอร์มีสัญญาณเตือนในตัวหรือไม่?
ใช่ มันมีในตัวสัญญาณเตือนด้วยเสียงและแสง(เสียงกริ่ง + LED กระพริบ) ไม่จำเป็นต้องมีสัญญาณเตือนภายนอกสำหรับคำเตือนในพื้นที่
3. รีเลย์เอาท์พุตใช้ทำอะไร?
รีเลย์สามารถควบคุมได้พัดลมดูดอากาศ, โซลินอยด์วาล์ว, ปั๊มน้ำ, ไฟแฟลช, สปริงเกอร์หรืออุปกรณ์อื่นๆ ได้ถึง AC250V 10A.
4. ฉันสามารถตั้งค่าเกณฑ์การเตือนที่แตกต่างกันในแต่ละช่องได้หรือไม่
ใช่ -สัญญาณเตือนต่ำ สัญญาณเตือนสูง และช่วงการวัดสามารถกำหนดค่าแต่ละช่องได้อย่างอิสระ
5. ฉันจะจ่ายไฟให้กับเครื่องตรวจจับก๊าซที่เชื่อมต่ออยู่ได้อย่างไร
ผู้ควบคุมให้เอาต์พุต DC 24V(0.25A ต่อช่องสัญญาณ) เพื่อจ่ายไฟให้เครื่องตรวจจับโดยตรง
6. “การเปลี่ยนประเภทก๊าซ (ออกซิเจน/ไม่ใช่ออกซิเจน)” หมายความว่าอย่างไร
สำหรับเครื่องตรวจจับออกซิเจน ตรรกะสัญญาณเตือนจะกลับกัน (สัญญาณเตือนต่ำสำหรับการขาดออกซิเจน) สำหรับก๊าซพิษ/ไวไฟ (ไม่ใช่ออกซิเจน) สัญญาณเตือนจะทริกเกอร์เมื่อมีความเข้มข้นสูง สวิตช์ช่วยให้แน่ใจว่าพฤติกรรมการเตือนถูกต้อง
7. มีการป้องกันขั้วย้อนกลับหรือไม่?
ใช่ – การป้องกันการย้อนกลับของพอร์ตสายไฟจะช่วยป้องกันความเสียหายหากคุณสลับสายไฟโดยไม่ตั้งใจ
8. ช่วงเวลาการตรวจสอบคือเท่าไร?
200ms– คอนโทรลเลอร์จะอ่านแต่ละช่องทุกๆ 200 มิลลิวินาทีเพื่อการตอบสนองที่รวดเร็ว
9. ฉันสามารถใช้คอนโทรลเลอร์กับเครื่องตรวจจับสายไฟ 2 ตัวได้หรือไม่?
ใช่ ตราบใดที่ตัวตรวจจับส่งสัญญาณเอาต์พุต 4 20mA เอาต์พุตกำลังไฟ DC 24V ของคอนโทรลเลอร์ยังสามารถจ่ายไฟให้กับเครื่องตรวจจับที่ขับเคลื่อนด้วยวงลวด 2 ตัวได้
10. การรับประกันคืออะไร?
โดยทั่วไป1 ปีสำหรับตัวควบคุม (ยืนยันกับซัพพลายเออร์)
แนะนำบริษัท
Shenzhen YuanTe Technology Co., Ltd. (แบรนด์: Safegas) ก่อตั้งขึ้นในปี 2010 และเชี่ยวชาญด้านการวิจัยและพัฒนา การผลิต และการขายอุปกรณ์ตรวจจับก๊าซและระบบบูรณาการ ด้วยความเชี่ยวชาญในอุตสาหกรรมที่ยาวนานกว่า 16 ปี บริษัทให้บริการภาคส่วนต่างๆ เช่น น้ำมันและก๊าซ เคมีภัณฑ์ การคุ้มครองสิ่งแวดล้อม อิเล็กทรอนิกส์ วิศวกรรมเทศบาล การเกษตร และเครื่องใช้ในครัวเรือน ผลิตภัณฑ์ทั้งหมดผลิตภายใต้ระบบการจัดการ ISO9001 และ ISO45001 ซึ่งได้รับการรับรองระดับสากล เช่น IECEx, ATEX และ EMC ด้วยกำลังการผลิตมากกว่า 80,000 หน่วยต่อปี YuanTe Technology จำหน่ายโซลูชันการตรวจจับก๊าซให้กับลูกค้าทั่วโลก
ข้อดีของบริษัท
- ก่อตั้งตั้งแต่ปี พ.ศ. 2553– มีประสบการณ์มากกว่า 16 ปีในการวิจัยและพัฒนาและการผลิตการตรวจจับก๊าซ
- กลุ่มผลิตภัณฑ์เต็มรูปแบบ– อุปกรณ์ตรวจจับแบบพกพา เครื่องส่งแบบอยู่กับที่ เครื่องวิเคราะห์ แผงควบคุม สถานีเชื่อมต่อ อุปกรณ์เสริม
- การรับรองระดับนานาชาติ– ได้รับการรับรอง IECEx, ATEX, EMC สำหรับพื้นที่อันตราย
- ครอบคลุมก๊าซและอุตสาหกรรมอย่างกว้างขวาง– ก๊าซหลายร้อยชนิด ให้บริการน้ำมันและก๊าซ เคมี เหมืองแร่ สิ่งแวดล้อม อาหาร ยา และอื่นๆ
- R&D และคุณภาพที่แข็งแกร่ง– ได้รับการรับรองมาตรฐาน ISO9001 และ ISO45001 ทีมงาน R&D มืออาชีพและเครือข่ายบริการระดับโลก
- กำลังการผลิตสูง– มากกว่า 80,000 หน่วยต่อปี พร้อมการจัดส่งที่รวดเร็ว (ปกติ 5-7 วันทำการ)
- การสนับสนุนลูกค้าทั่วโลก– บริการหลังการขายตลอด 24 ชั่วโมงทุกวันและโซลูชั่นที่เหมาะกับอุตสาหกรรมที่หลากหลาย
แพ็คเกจมาตรฐาน (สำหรับ YT-1100H ตัวอย่างเวอร์ชัน 4 แชนเนล)
| รายการ |
ปริมาณ |
| YT-1100H เครื่องควบคุมสัญญาณเตือนแก๊ส (4 ช่องสัญญาณ มีเสียง/ไฟเตือนในตัว) |
1 ยูนิต |
| สกรูและปลั๊กติดผนัง |
1 ชุด |
| คู่มือผู้ใช้ (ภาษาอังกฤษ) |
1 สำเนา |
| หนังสือรับรองความสอดคล้อง |
1 สำเนา |
| ใบรับประกัน |
1 ชิ้น |
การกำหนดค่ารีเลย์ (รีเลย์ 1, 2 หรือ 5 ตัว) ขึ้นอยู่กับตัวเลือกที่สั่งซื้อ – โปรดระบุเมื่อสั่งซื้อ
