SG100-R เครื่องตรวจจับ CH4 แบบคงที่ระยะยาว
ระบบการตรวจจับแก๊สที่ติดตั้งจากไกลที่พัฒนาขึ้น สําหรับการติดตามเมธาน (CH4) โดยสามารถระยะทางระหว่างตัวส่งและเซ็นเซอร์ขยายได้
SG100-R เป็นระบบตรวจจับก๊าซคงที่ที่แยกเซ็นเซอร์จากตัวส่งได้สูงสุด 1000 เมตร โดยใช้สื่อสาร RS485.การออกแบบที่ติดตั้งทางไกลนี้เป็นที่เหมาะสมเมื่อจุดวัดอยู่ในท่อ, ท่อท่อ, สถานที่กั้น, หรือที่ก๊าซหนักกว่าอากาศ - เซ็นเซอร์ไปที่อันตราย, ในขณะที่ตัวส่งอยู่ที่สถานที่ที่เหมาะสมและปลอดภัยสําหรับการดูและการตั้งค่าจอ.
โดยใช้เมธาน (CH4) เป็นตัวอย่าง ระบบใช้เซ็นเซอร์การเผาไหม้กระตุ้นในการวัดจาก 0 ถึง 100%LEL ด้วยความละเอียด 1%LELและ 3 รีเล่ (เตือนระดับต่ํา), ระเบิดแรง, ระเบิดความผิดพลาด) การตั้งค่าสามารถทําอย่างปลอดภัยโดยไม่ต้องเปิดห้องโดยใช้ไม้เหล็กหรือรีโมทควบคุม optionalหน่วยมีการรับรอง IECEx/ATEX (Ex db IIC T6 Gb), ป้องกัน IP66 / IP68 และกระเป๋า aluminium die-cast ที่แข็งแกร่ง (SS316 เป็นตัวเลือก)
ทําไมการวางเซ็นเซอร์ไกลถึงมีความสําคัญ
เครื่องตรวจจับคงที่แบบดั้งเดิมจะติดตั้งเซ็นเซอร์ตรงกับตัวส่งสัญญาณ - แต่วิธีนี้ไม่ได้ทํางานในทุกฉาก SG100-R แก้ปัญหาเหล่านี้
- การติดตั้งท่อและท่อ- วางเซ็นเซอร์ไว้ภายในกระแสอากาศ ขณะที่ตัวส่งสัญญาณอยู่ข้างนอก เพื่อให้เข้าถึงได้ง่าย
- ก๊าซหนักกว่าอากาศ- ก๊าซ เช่น NH3, H2S และ H2 มีแนวโน้มที่จะลงตัวที่จุดต่ํา
- พื้นที่ที่เข้าถึงยาก- สถานที่จํากัด หัวเรือ หรือหลอดไฟที่สูงขึ้น - เข้าถึงเซ็นเซอร์จากระยะไกล โดยไม่ต้องปีนขึ้นหรือเข้าไปในพื้นที่อันตราย
- สภาพแวดล้อมเซ็นเซอร์ที่รุนแรง- หากจุดวัดเปียก ฝุ่น หรือเป็นสารสกัดรังษ์ เครื่องส่งสัญญาณสามารถตั้งอยู่ในพื้นที่ที่สะอาดขึ้น เพิ่มอายุการใช้งาน
- ระยะทางแยกสูงสุด: 1000 เมตร- ใช้พลังงานและสื่อสารผ่านการเชื่อมต่อ RS485 จากตัวส่งสัญญาณ
หมายเหตุสั้น ๆ เกี่ยวกับเมธาน (CH4)
เมธานเป็นองค์ประกอบหลักของก๊าซธรรมชาติ ไม่มีสี ไม่มีกลิ่น และเผาไหม้ได้เร็ว เมื่อปริมาณของเมธานในอากาศสูงถึง 5% ถึง 15% โดยปริมาณมันจะระเบิดขั้นต่ําสุดของความระเบิด (LEL) ของเมธานคือ 5% VOLการวัด 0-100%LEL แสดงโดยตรงว่าชั้นบรรยากาศอยู่ใกล้กับช่วงระเบิดแค่ไหน
แหล่งเมธานทั่วไป:ท่อท่อก๊าซธรรมชาติ สถานที่เก็บขยะ เหมืองถ่านหิน โรงงานผลิตไบโอแก๊ส เครื่องเจาะน้ําเสีย และโรงชําระน้ํามัน
SG100-R ให้การเตือนในระยะแรกของการรั่วไหลที่สามารถเผาไหม้ได้ โดยเฉพาะอย่างยิ่งในสถานที่ห่างไกลหรือยากที่จะเข้าถึง ที่ที่เครื่องตรวจจับประเพณีไม่สามารถติดตั้งหรือดูแลง่าย
การใช้งานในสนาม - ที่ SG100-R ดีเยี่ยม
- ท่อท่อ- ติดตามก๊าซภายในระบบอากาศหรือหลอดไอ; เซ็นเซอร์ภายใน, เครื่องส่งภายนอก
- การตรวจพบก๊าซหนัก- NH3, H2, H2S ลงที่จุดต่ํา; เซ็นเซอร์ในระดับพื้น, เครื่องส่งที่ความสูงการดูที่สบาย
- การเข้าสู่พื้นที่จํากัด- เซ็นเซอร์ภายในถัง, เรือ, หรือระบายน้ํา; เครื่องส่งตั้งไว้อย่างปลอดภัยภายนอกเพื่อการติดตามบุคลากร
- สถานที่เก็บขยะและโรงงานผลิตไบโอแก๊ส- ติดตามเมธานในบ่อนเก็บและเครื่องย่อย
- สถานีบดก๊าซธรรมชาติ- เซนเซอร์ระยะไกลในหลุมซับที่เข้าถึงถูกจํากัด
- โรงแปรรูปน้ํามันและก๊าซ- ติดตามการปล่อยระยะยาวในพื้นที่กระบวนการที่ยากที่จะเข้าถึง
- การบําบัดน้ําเสีย- ติดตามก๊าซย่อย (เมธาน) ในช่องหัวถัง
- เหมืองหิน- การตรวจจับทางไกลในทางหายใจกลับหรือพื้นที่ goaf

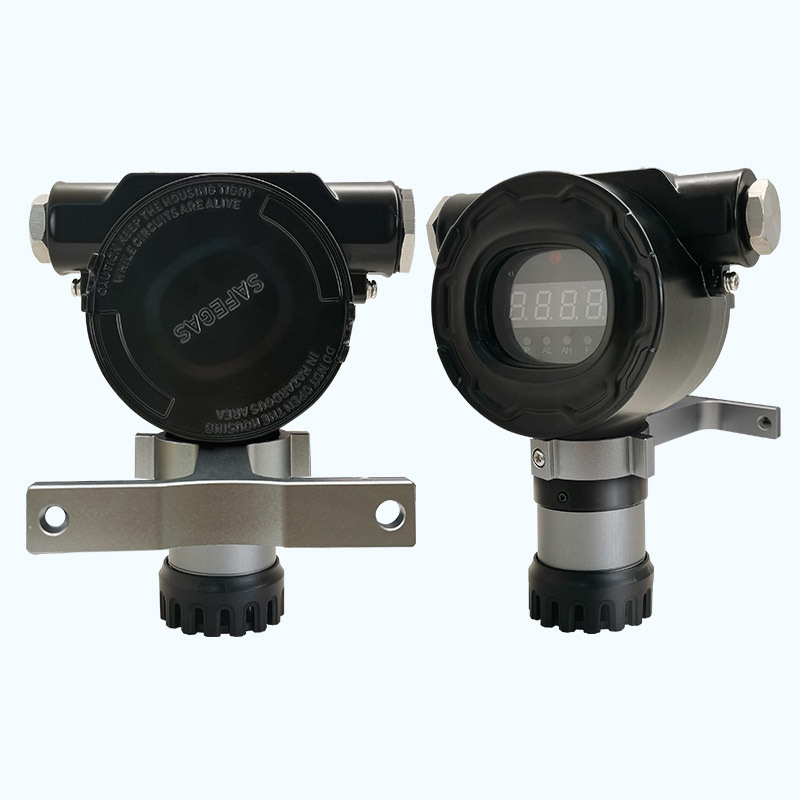

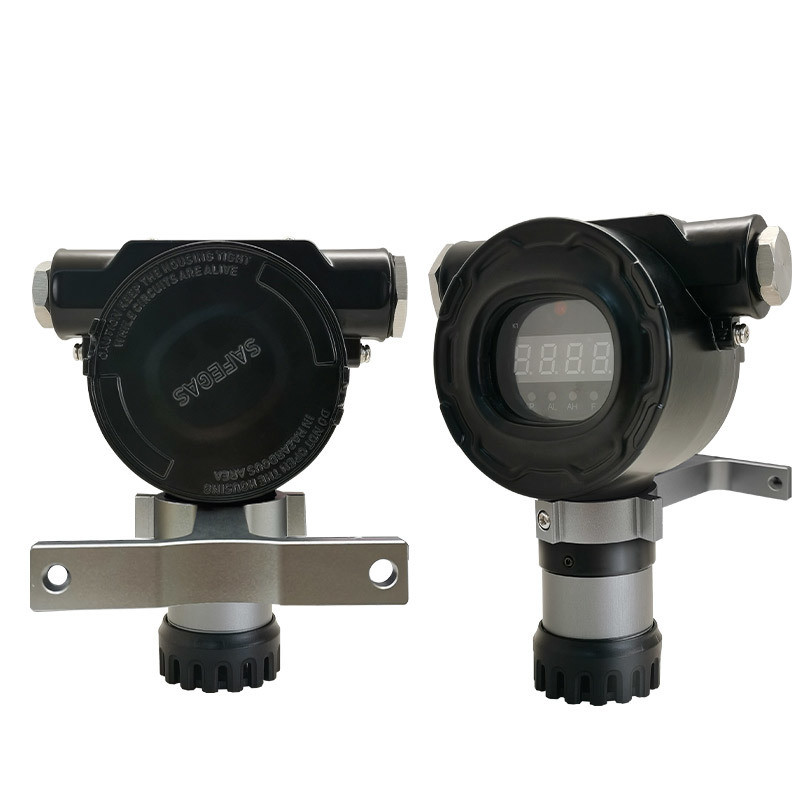

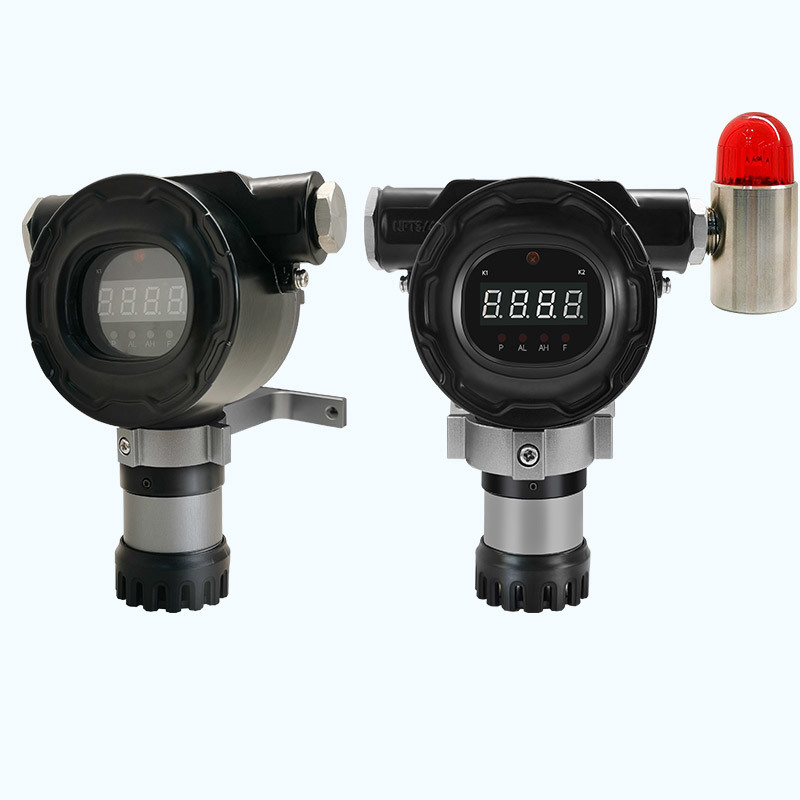

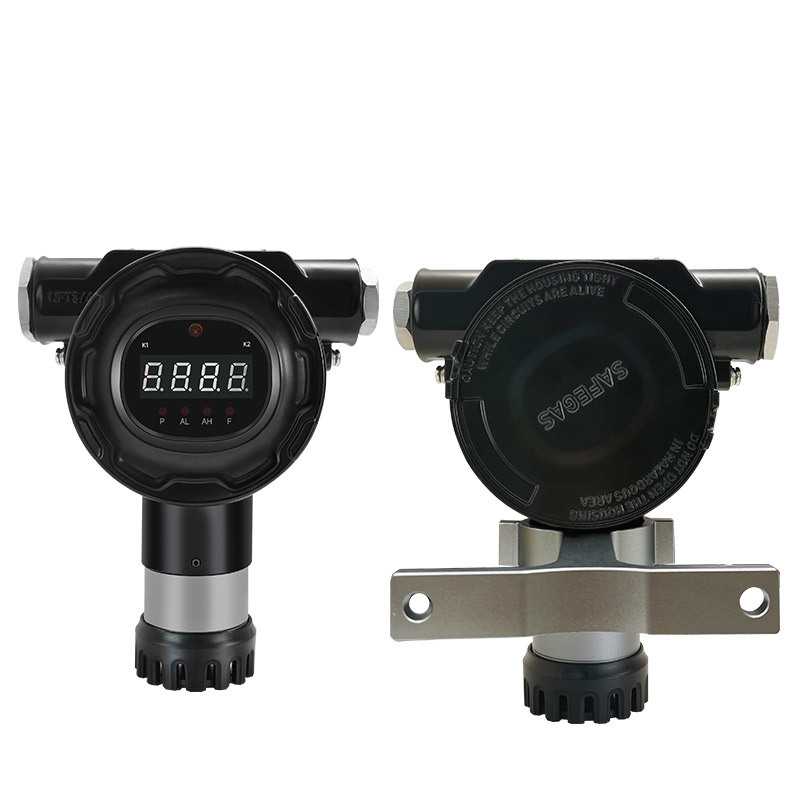

ภาพสินค้า
ข้อมูลเฉพาะเจาะจงทางเทคนิค (CH4, 0-100%LEL)
| ปริมาตร |
มูลค่า |
| ก๊าซเป้าหมาย |
เมธาน (CH4) |
| หลักการตรวจจับ |
การเผาไหม้แบบกระตุ้น |
| ระยะวัด |
0 - 100%LEL |
| การแก้ไข |
1%LEL |
| ความถูกต้อง |
≤ ± 2-5% FS (ขึ้นอยู่กับเซ็นเซอร์) |
| ระดับความแข็งแรงต่อการระเบิด |
IECEx: Ex db IIC T6 Gb, Ex db ia IIC T6 Gb; ATEX: Ex db IIC T6 Gb, Ex db ia IIC T6 Gb การใช้งานของเครื่องจักรจักรจักรยานยนต์ |
| การป้องกันการเข้า |
IP66 / IP68 |
| การบริโภคพลังงาน |
< 2.5W (ก๊าซพิษ) / < 4W (ก๊าซเผาไหม้) |
| ผลิตแบบมาตรฐาน |
3 สาย 4-20mA, RS485 Modbus |
| การออกของเรเล่ |
3 รีเล่ (เตือนระดับต่ํา, ระดับสูง, ระเบิดความผิดพลาด) |
| โลเตชั่นไฟฟ้า |
12-24V DC |
| การแสดง |
LED |
| อุณหภูมิการทํางาน ( Catalytic) |
-40°C ถึง +70°C |
| ความชื้นในการทํางาน |
RH 0-95% (ไม่หมัก) |
| ระยะความดัน |
86-106 kPa |
| วัสดุที่ใช้ในการปิด |
อัลลูมิเนียมหล่อ (มาตรฐาน); SS316 (ไม่จํากัด) |
| รายการสายไฟฟ้า |
1 × 3/4 NPT (ซ้าย) และ 1 × M20 (ขวา) |
| ขนาด |
157.8 × 128.8 × 69.6 มิลลิเมตร |
| น้ําหนัก |
1.0 กิโลกรัม |
| การรับประกัน |
1 ปี |
ความสามารถหลัก
- ระยะห่าง 1000 เมตร- เซนเซอร์และตัวส่งสามารถอยู่ห่างกันได้ถึง 1000 เมตรผ่าน RS485 - ความยืดหยุ่นที่ไม่มีคู่สําหรับการติดตั้งที่ยากลําบาก
- การรับรองกันระเบิด- IECEx และ ATEX Ex db IIC T6 Gb - ปลอดภัยสําหรับพื้นที่อันตรายโซน 1 และ 2
- ป้องกัน IP66/IP68- ป้องกันฝุ่น ป้องกันน้ําแรง และดําน้ําได้
- ตัวเลือกการออกหลายตัว- 4-20mA (3-สาย), RS485 Modbus, บวกกับ 3 รีเล่สําหรับการควบคุมอุปกรณ์ภายนอก
- การตั้งค่าที่ปลอดภัย- แม็กเนตสแตนด์ (รวม) หรือรีโมทคอนโทรล optional - ไม่จําเป็นต้องเปิดห้องในบรรยากาศระเบิด
- การแสดงในท้องถิ่น- จอ LED แสดงความถี่ของก๊าซในเวลาจริง ที่สถานที่ส่งสัญญาณ
- การก่อสร้างที่ยั่งยืน- โฮสติกอัลลูมิเนียมท่อ; สแตนเลส 316 เป็นตัวเลือกสําหรับพื้นที่ที่เกร็ด
- การติดตั้งง่าย- จับติดตั้งที่นํามา; การเข้าสายไฟฟ้าแบบมาตรฐาน (NPT และ M20)
เกี่ยวกับผู้ผลิต
บริษัท เชียงใหม่ ยูแอนเทคโนโลยี จํากัด (Safegas)- สร้างขึ้นในปี 2010 มีประสบการณ์มากกว่า 16 ปีในด้านการค้นหาก๊าซ R & D, การผลิตและการขาย บริษัทให้บริการน้ํามันและก๊าซ, เคมี, การคุ้มครองสิ่งแวดล้อม, อิเล็กทรอนิกส์,วิศวกรรมเทศบาล, การเกษตรและเครื่องใช้ในบ้าน
ข้อมูลหลัก:
- รับรองตาม ISO9001, ISO45001, IECEx, ATEX, EMC
- ความจุในการผลิตต่อปี: > 80,000 ยูนิต
- การจัดส่งทั่วไป: 5-7 วันทําการ
- การสนับสนุนหลังการขายทั่วโลกตลอด 24 ชั่วโมง
- สายพันธุ์สินค้ารวมถึงตัวตรวจจับพกพา เครื่องส่งที่ตั้ง เครื่องวิเคราะห์ก๊าซ แผ่นควบคุม สถานี dock และอุปกรณ์เสริมการปรับขนาด
คํา ถาม ที่ ถาม บ่อย
Q1: เซ็นเซอร์จะอยู่ห่างจากตัวส่งได้เท่าไหร่?
A1: สูงสุด 1000 เมตร โดยใช้การสื่อสาร RS485.
Q2: SG100-R สามารถตรวจจับก๊าซอื่นจากเมธานได้หรือไม่?
A2: ใช่. มันรองรับประเภทเซ็นเซอร์หลายร้อยประเภท - แคตาลิทิก (สารเผาไหม้), IR (CO2, CH4), อิเล็กทรอเคมี (พิษ) และ PID (VOC). ติดต่อเราสําหรับการตั้งค่าก๊าซเฉพาะเจาะจง
คําถามที่ 3: เครื่องส่งมีจอแสดงสัญญาณไหม?
A3: ใช่, จอแสดงไฟ LED แสดงปริมาณปริมาณก๊าซในเวลาจริงที่สถานที่ส่งสัญญาณ
Q4: ผมปรับค่าตั้งค่าสัญญาณเตือนได้อย่างไร โดยไม่เปิดห้อง?
A4: ใช้ไม้แม่เหล็กที่นํามา (ไม่รบกวน) หรือรีโมทคอนโทรล - ปลอดภัยในพื้นที่อันตราย
Q5: มีตัวต่อส่งอะไรบ้าง?
ตอบ: มี รีเล่ สาม ตัว - ระเบิดต่ํา ระเบิดสูง และ ระเบิดความผิดพลาด สามารถขับเคลื่อนฮอร์นภายนอก, ไฟสตรีโบ, แฟน, หรือซอลีนอยด์วาล์วได้โดยตรง
Q6: ระดับการป้องกันคืออะไร?
A6: IP66 (กันฝุ่น, ป้องกันเจตน้ําแรง) และ IP68 (ดําน้ํา)
Q7: ระยะเวลาการรับประกันคืออะไร?
A7: 1 ปีสําหรับตัวส่งและเซ็นเซอร์ (วัสดุใช้สําหรับเซ็นเซอร์อาจมีการรับประกันที่สั้นขึ้นขึ้นอยู่กับประเภท)
คําถามที่ 8: เครื่องตรวจจับระยะไกลต้องการพลังงานของตัวเองไหม?
A8: ไม่ เครื่องส่งพลังงานเซ็นเซอร์ทางไกลผ่านการเชื่อมต่อ RS485
Q9: ผมสามารถติดตั้งเซ็นเซอร์ในท่อหรือท่อไฟไหม?
ตอบ 9: ใช่. เครื่องตรวจจับทางไกลถูกออกแบบให้ติดตั้งในท่อ, สตั๊ก, หรือท่อ - เครื่องส่งจะอยู่ข้างนอกในสถานที่ที่เข้าถึงและปลอดภัย
Q10: SG100-R ได้รับการรับรองสําหรับบรรยากาศที่มีความระเบิดหรือไม่?
A10: ใช่ มีการรับรอง IECEx และ ATEX Ex db IIC T6 Gb สําหรับพื้นที่อันตรายโซน 1 และโซน 2
เนื้อหาของแพ็คเกจมาตรฐาน
- เครื่องตรวจจับก๊าซ - 1 หน่วย
- ไม้เหล็ก - 1 ชิ้น
- คู่มือผู้ใช้ (ภาษาอังกฤษ) - 1 ฉบับ
- ใบรับรองความสอดคล้อง / บัตรการรับประกัน - 1 ฉบับ
- เครื่องพับติดตั้ง - 1 ชุด
- เครื่องควบคุมทางไกล - 1 ชิ้น
